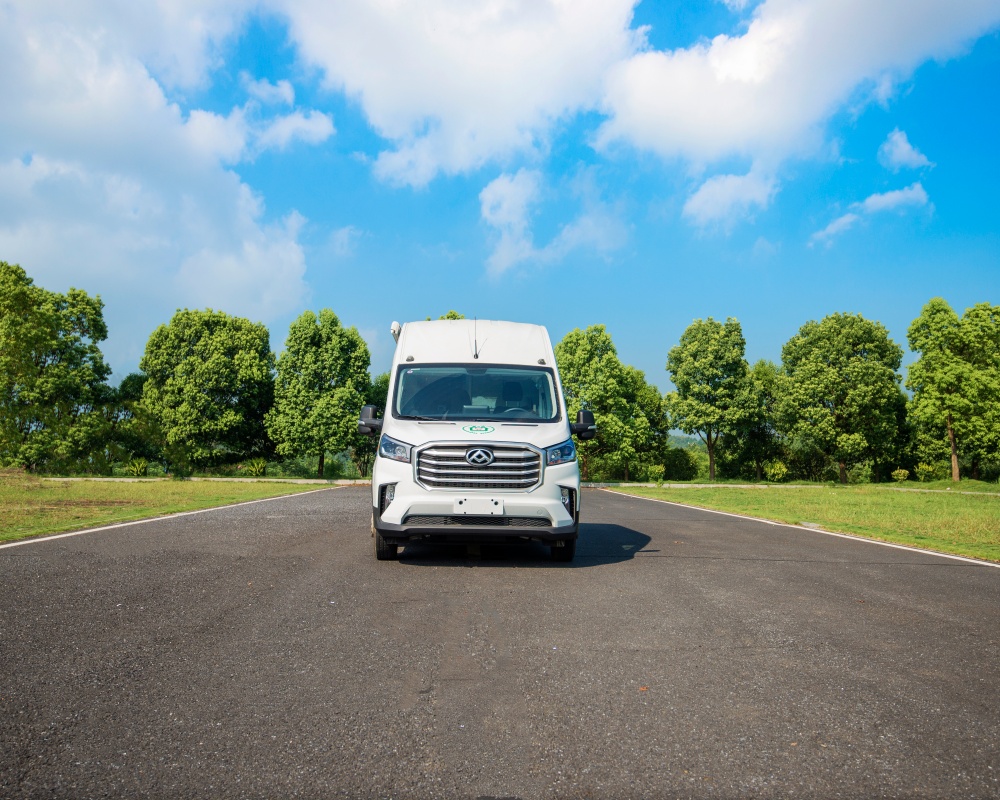

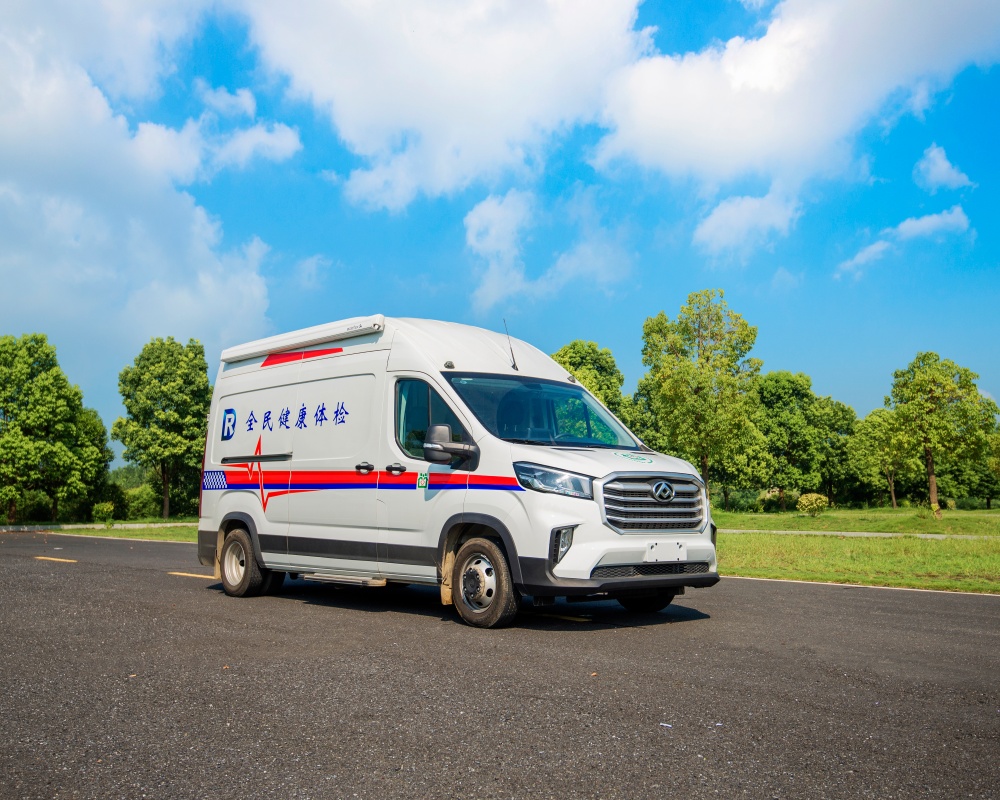

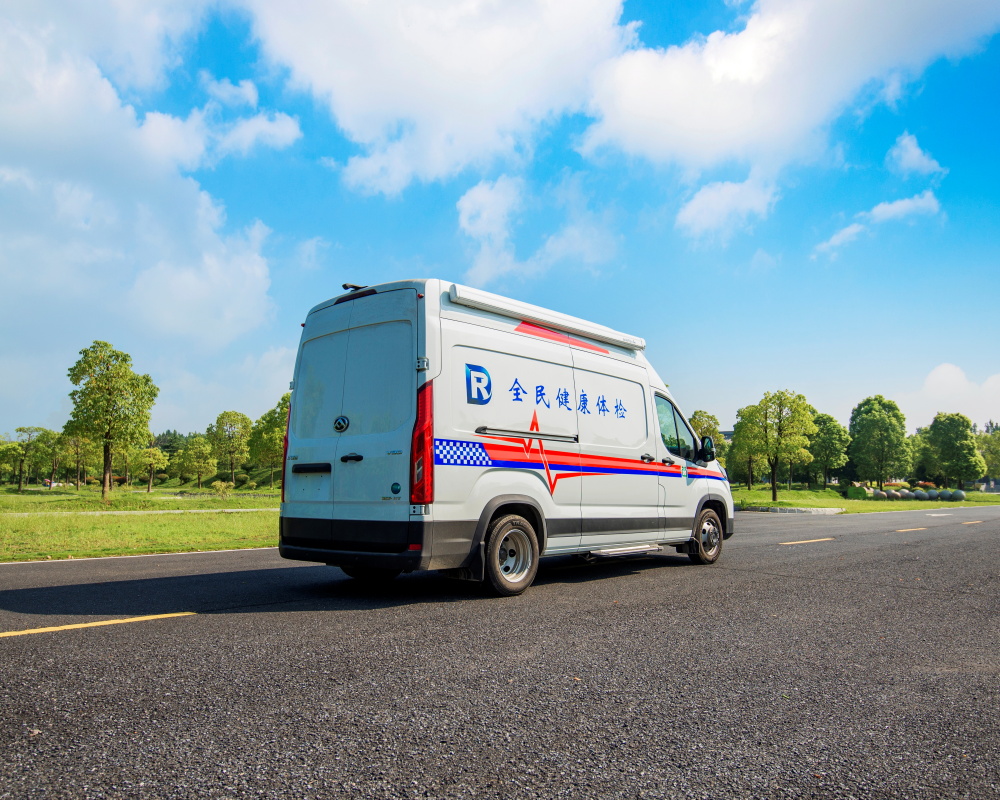

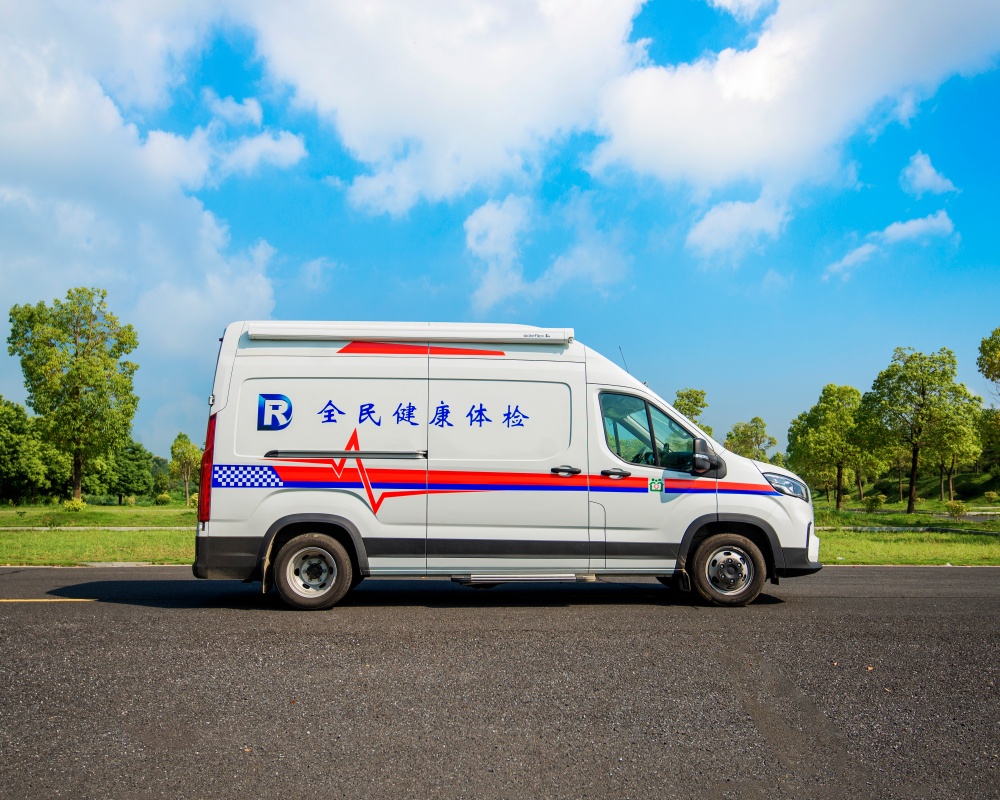

上汽大通 V90DR 体检车
车辆简介
整车采用大通V90底盘改装该车装备有操作台,医疗照明灯,紫外线消毒灯,铅房,X线机,用于医疗诊断,健康体检功能。整车上蓝牌，适合于各种狭窄道路使用，灵活方便。
为了使各位**能够比较全面的了解我公司的体检车产品，现将我公司体检车产品的设计图纸及相关车辆、车载医疗设备、体检车制造流程、工艺特点等资料向您提交，接受您的审查，并希望该套资料在采购体检车的过程中，能够为您提供一些有益的参考。
【主要技术参数】
产品名称 医疗车
总质量(Kg) 4495
外形尺寸(mm) 5940×2110×2750
整备质量(Kg) 4100
驾驶室准乘人数 3,2
接近角/离去角(°) 19/19
前悬/后悬(mm) 1020/1160
钢板弹簧片数 -/3,-/2
轴距(mm) 3760
轮胎规格 195/75R16LT
前轮距(mm) 1740 后轮距(mm) 1654,1795
轴荷(Kg) 1750/2745 **车速(Km/h) 145,150
【底盘技术参数】
底盘型号 SH5043XXYH9DB-S 整车 上汽大通汽车有限公司
燃料种类 柴油 排放标准 GB17691-2018国Ⅵ
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
序号 | 配置名称 | 配置描述 | 单位 | 数量 |
1 | 车载空调 | 顶置，房车专用，制冷量3000，制热量3000 | 台 | 1 |
2 | 照明系统 | 顶部照明灯，LED形式，12V | 套 | 3 |
3 | 电源转换开关 | 12V | 个 | 1 |
4 | 消毒灯 | 长条紫外线消毒 | 个 | 1 |
5 | 插座 | 组合插座，可接多功能插座， | 个 | 1 |
6 | 开关 | 琴键式开关 | 个 | 6 |
7 | 集成线束 | 一体化电路**保护系统 | 套 | 1 |
8 | 外接电源线 | 20 米 6 平方电缆 | 套 | 1 |
9 | 外接电源插座 | 32 安市电外接充电插座，带防水盖 | 套 | 1 |
10 | 电控箱 | 300*400 | 个 | 1 |
11 | 电源转换开关 | 12 伏专用 | 个 | 1 |

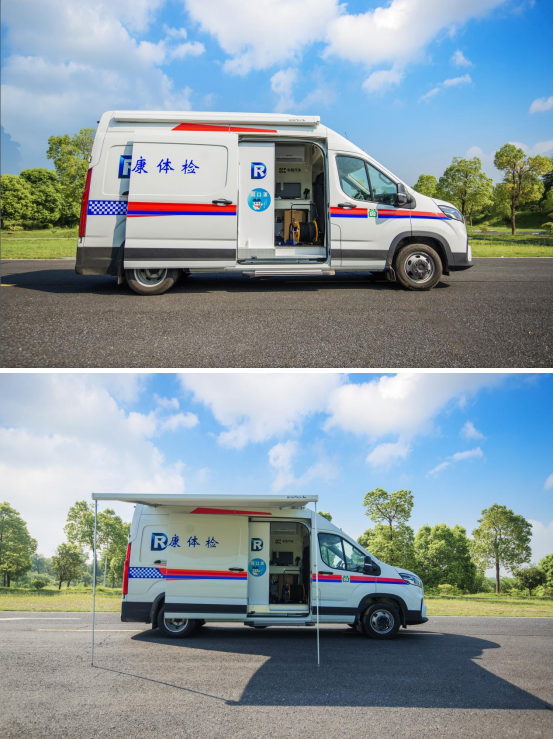

12 | 电动平移门 | 定制 | 个 | 2 |
13 | 铅房室制作 | 高分子材料，抗菌、防腐、易清洗生态板 | 套 | 1 |
14 | 医疗地板 | 整体塑胶，防水、防腐、耐磨、防霉、环保、防火 | 套 | 1 |
15 | 中隔板 | 高分子材料，抗菌、防腐、易清洗生态板 | 套 | 1 |
16 | 铅房隔墙 | 隔离密闭 | 套 | 1 |
17 | 铅房 | 六面铅防护 | 套 | 1 |
18 | D R 工作台 | 高分子材料，抗菌、防腐、易清洗生态板 | 套 | 1 |
19 | 软包 | 蓝色防撞软包 | 套 | 1 |
20 | DR | 车载数字化 X 射线成像系统 | 台 | 1 |
