重汽豪沃8吨水罐消防车

重汽豪沃8吨水罐消防车

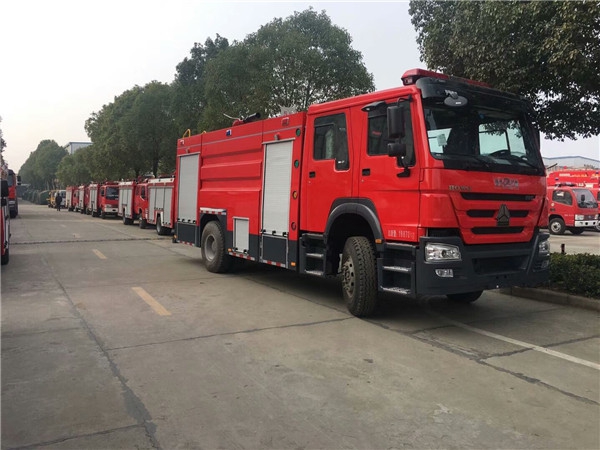

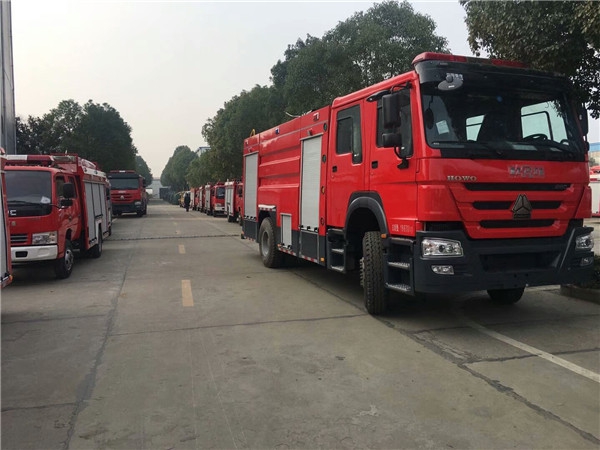

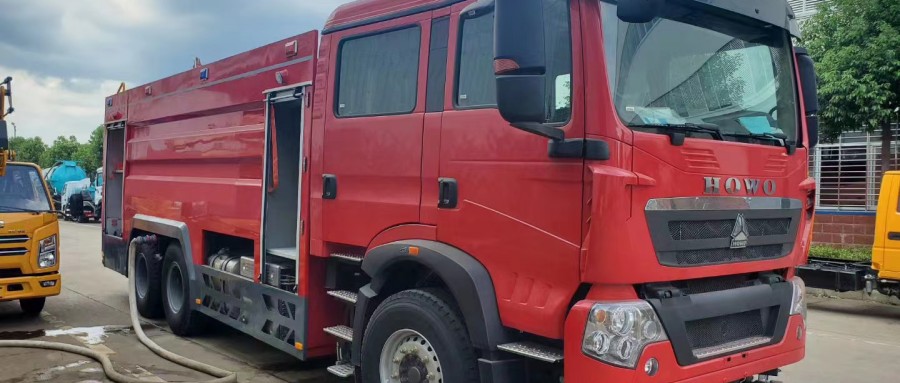

  重汽豪沃后双桥水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载液量16.15方，水罐材质为优质碳钢板，水罐内部做防腐处理。该车装备常压消防泵以及消防炮。

整车主要参数

外廓尺寸：9920x2550x3680mm

**总质量：31400kg

载液量：16150L

**车速：90km/h

水泵额定流量：80L/s@1.0MPa

消防炮额定流量：70L/s@0.8MPa

消防炮射程：≥65m

俯仰角度：-35°～70°

底盘主要参数

型 号： ZZ5357TXFV464MF5 豪沃国Ⅵ消防车底盘

驱动型式：6×4

轴 距：4600+1400mm

发动机型号：MC11.44-60

额定功率：327KW

排 量：10518ml

总 质 量：31400kg

结 构：平头、四开门双排驾驶室，后排座位选装 4 具空气呼吸器托架。

座位设置：前排 2 人（含驾驶员）+后排 4 人

设 备：除原车设备外，加装有 100W **报器、取力器**开关及****盒。

容 量：水 16150L

材 质：水罐采用优质碳钢板，罐体内部进行腐处理，

水罐底板 4mm 碳钢板，水罐侧板及封板 4mm 碳钢板，

水罐顶板 3mm 碳钢花纹板。

结 构：钢板焊接式，内设防荡板

设 备：  1 个人口盖，带有快速锁紧及开启装置

 1 个液位指示计

 1 个排污口，手动阀**

 1 个溢流装置

技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定

流 量：80L/s@1.0Mpa

**吸深：7m

引水时间：≤80s

真空泵形式：活塞式

安装形式：后置式

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路：设有 1 个 DN150 的罐出水管路，水由

罐体进入消防泵，装有 1 只 DN150 手动

蝶阀，通过 DN150 挠性接头连接水罐与

消防泵。

外进水管路：消防泵后部有一个外进水口，外接 150

吸水管，内扣式管牙接口；

出水管路：消防泵左右各有 2 个常压出水口；

1 个 DN80 的炮管路，采用 DN80 挠性

接头，用 DN80 炮球阀**。

注水管路：2 个 DN65 及 2 个 DN80 管路（外注水）分布车身中部两侧；
