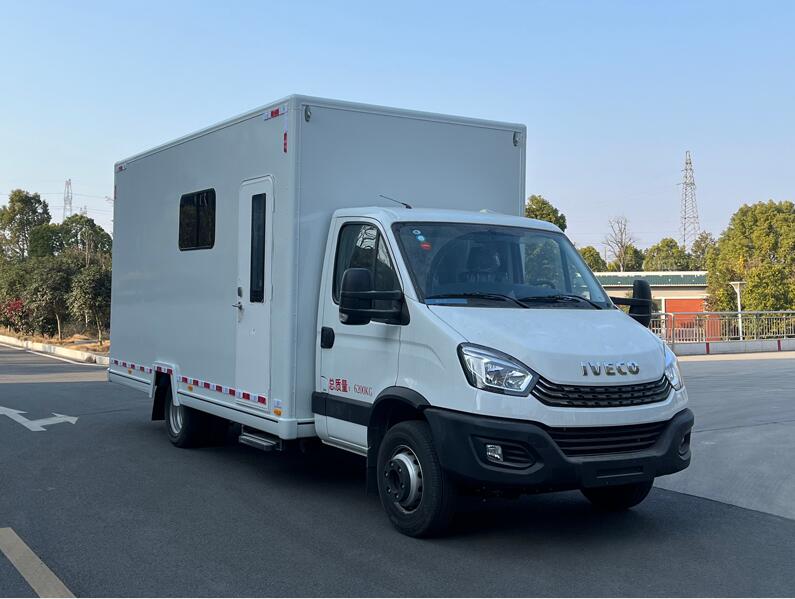

依维柯方舱DR医疗体检车

【主要技术参数】

产品**

程力牌

公告批次

370

产品名称

CL5060XYL6AYS型医疗车

产品号

FB8370E7100

总质量(Kg)

6200

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

7560×2410×3200

整备质量(Kg)

6005

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

20/10

前悬/后悬(mm)

1002/2208

轴数

2

轴距(mm)

4350

轴荷(Kg)

1860/4340

**车速(Km/h)

120,100

其它

该车配备医疗柜,显示器,办公桌,DR医疗体检设备,配套电气系统等装置,主要用于医疗检查诊断; 该车以裙边结构作为侧、后防护,后防护下边缘离地高度500mm; ABS系统**器型号:ESP9,ABS系统**器生产企业:博世汽车部件(苏州)有限公司; 选装ETC车载装置; 随底盘选装红色格栅和镀铬格栅; 选装限速装置,选装限速装置时**车速为100km/h。

【底盘技术参数】

底盘型号

NJ1076ELC

底盘名称

载货车底盘（二类）

**名称

依维柯牌

生产企业

南京汽车集团有限公司

外形尺寸(mm)

7403×2154,2174×2330,2285

轮胎数

6

接近角/离去角(°)

20/10.3

轮胎规格

225/75R16LT 12PR

钢板弹簧片数

-/7,-/3,-/1+-

前轮距(mm)

1725

燃料种类

柴油

后轮距(mm)

1660,1680

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

F1CE8481K

F1CE8481M

南京依维柯汽车有限公司

南京依维柯汽车有限公司

2998

2998

125

132

序号

项目

内容

说明

1

DR

操作台

1、 **台1张；

2、 医生座椅1张；

3、 探头监控显示屏1块；

4、 电源插座≧3只。

5、 双向对讲系统1套；

6、机架**脚踏开关1套。

1、**台根据DR设备的具体情况设计

2、医生座椅可旋转、上下可调，带

靠背及扶手。

2

DR

机房

1、电动平移门2张；

2、铅玻璃观察窗1套；

3、站立位置标识2套；

4、体位观察摄像头1只；

5、**示红灯2只。

1、封闭式**空间。铅皮、装饰板与骨架矩形管整体固定，保证铅皮不下垂；

2、平移门使用承重滑轨，锁止机构；

3、铅房门关闭后，铅门两侧与隔断墙的重叠部分不少于5cm，保证射线不会从门缝中泄漏；

5、防护铅板4mm，X线防护水平符合国标GBZ130-2020。

3

空调

1.5P家用空调1台

安装位置请参阅设计图纸

4

供电系统、电源布线

1. **电源**器（车载总电源**系统）1套；

2. 过载保护器；

3. 全车220V电路制线，DR、空调、其他用电分路**，保证用电安全、设备安全；

4. 6平方外接国标电缆50米，防水车用型电源接驳插座一套及线缆；接地钢钎1只；

5. 长条车顶照明灯2只，车辆顶部安装无暗区设计；

6. 紫外线消毒灯2只；

1、随车提供强电布置图及相关说明书。

5

其他

1、医用垃圾桶1只；

2、电源**面板（体检区）；

3、各功能区均有功能指示牌、**示牌；

4、其他。
